Come utilizzare un sistema ICS per il riscaldamento dellacqua

Un sistema batch a collettore integrale (ICS) ti consente di utilizzare l'energia solare per integrare il tuo scaldabagno. Se vivi in ​​un clima mite, puoi installare un semplice sistema ICS perché non devi preoccuparti del gelo e delle condizioni di caldo eccessivo. Anche se queste condizioni sono rare, puoi comunque installare un ICS se prendi alcune precauzioni.

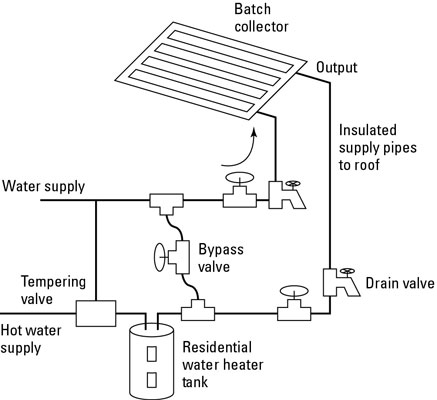

Un sistema ICS preriscalda in modo semplice ed efficace l'acqua che va allo scaldacqua domestico esistente.

Nel corso di una giornata di sole, l'acqua nel collettore si riscalda a causa dell'irraggiamento solare. A causa dell'isolamento, il calore non esce dal sistema con la stessa rapidità con cui entra. A causa dell'effetto termosifone, l'acqua più calda migra verso il tubo di rame superiore (anche quando non scorre acqua, il calore scorrerà) in modo che l'acqua che alla fine scorre nel serbatoio dello scaldabagno (quando si apre un rubinetto in casa) è l'acqua più calda dal collettore.

Ogni volta che qualcuno apre un rubinetto dell'acqua calda in casa, quella quantità d'acqua viene pompata attraverso il collettore, nel serbatoio dell'acqua calda sanitaria.

I collettori riscaldano direttamente l'acqua, quindi sono una parte significativa di ICS.

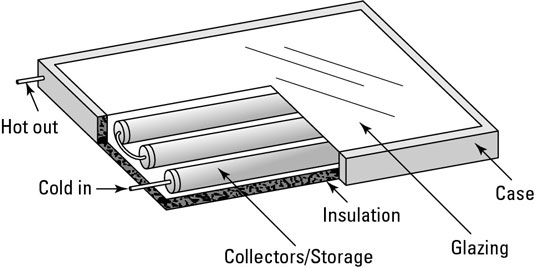

Collettori solari batch ICS.

I tubi di rame di grande diametro con finitura nera sotto la copertura vetrata (e isolati dal telaio) sono collegati in serie in modo che l'acqua scorra dal basso verso l'alto (tali collettori sono montati ad angolo). Ciascuno dei tubi di rame può contenere in genere 10 galloni d'acqua.

Un'unità di 3 piedi x 8 piedi contiene 30 galloni d'acqua e raccoglie circa 22.000 BTU per un giorno medio nordamericano. Il costo è di circa $ 1.500 per il collezionista, circa $ 2.200 se si aggiungono i costi per i tubi, l'hardware di installazione e la manodopera per l'installazione. Sono disponibili anche unità più grandi.

I kit completi includono tutte le valvole, più il collettore e il relativo hardware di montaggio. Se scegli di farlo da solo, prendi in seria considerazione il modo in cui solleverai il raccoglitore (anche vuoto, pesano molto) ovunque tu abbia intenzione di montarlo. Il raccoglitore può pesare fino a 500 libbre quando è pieno d'acqua. Assicurati che il tuo tetto possa sopportare questo peso.

Se monti collettori pesanti vicino al bordo del tetto, il carico del travetto sarà più facile da gestire perché il carico sarà direttamente sopra una parete portante. E se monti uno di questi collettori proprio vicino al tuo scaldabagno, puoi usare un minimo di 8 piedi di tubi per completare il sistema.

Ecco alcune considerazioni da tenere a mente riguardo alle valvole:

• Drenaggio del sistema: le valvole scaricano l'acqua quando il congelamento è possibile per più di un giorno. Notare le valvole di bypass, che consentono all'acqua di bypassare il collettore solare e ripristinare il normale funzionamento del serbatoio dell'acqua calda. Le valvole possono essere controllate automaticamente o manualmente.

  Anche il caldo è un problema. Questi collettori possono scoppiare se l'acqua diventa troppo calda, quindi drenare il sistema quando si verificano condizioni estremamente calde e soleggiate.

• Individuazione delle valvole di scarico: assicurarsi di individuare le valvole di scarico in modo che i bambini non le aprano e si scottano. Per un drenaggio sicuro, posizionare le valvole di scarico all'esterno; possono sembrare esattamente come un rubinetto del tubo flessibile.

• Controllo della temperatura dell'acqua con una valvola di tempra: la valvola di tempra è fondamentale. Mescola l'acqua fredda con l'acqua riscaldata dal collettore quando l'acqua del collettore supera una certa temperatura. Ciò impedisce all'acqua bollente di entrare nel sistema idraulico domestico. Usa sempre una valvola di tempra nel tuo sistema e non comprarne mai una a buon mercato.
